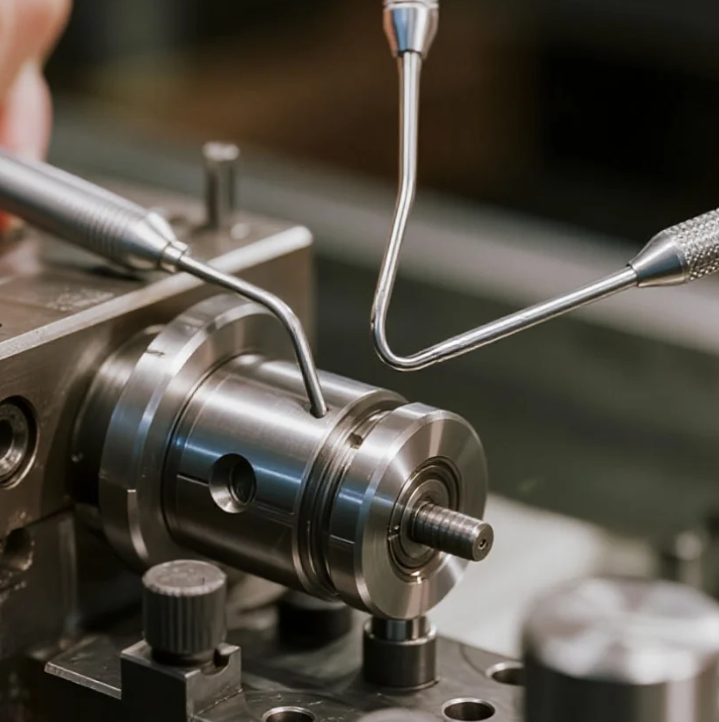

Sản xuất dụng cụ phẫu thuật CNC

Khi nói đến các thiết bị y tế,Độ chính xác không phải là tùy chọn, nó cứu mạng.Trong thế giới của các dụng cụ phẫu thuật, máy CNC đã trở thành xương sống của sản xuất chất lượng, đảm bảo mỗi thợ dao, kẹp, hoặc cấy ghép chỉnh hình đáp ứng các tiêu chuẩn toàn cầu nghiêm ngặt nhất.Bài viết này cung cấp một bài học thực tế, dựa trên kinh nghiệm nhìn vào sản xuất dụng cụ phẫu thuật CNC, kết hợp bí quyết thực tế của sàn xưởng với các tiêu chuẩn công nghệ mới nhất.

Tại sao máy CNC rất quan trọng cho các dụng cụ phẫu thuật

Các dụng cụ phẫu thuật phải:

• Tương thích sinh học:Các vật liệu như thép không gỉ 316L, titan và hợp kim cobalt-chrome là phổ biến.
• Chiều độ chính xác:Sự khoan dung thường cần phải trong phạm vi±0,005 mm.
• Có thể lặp lại liên tục:Một lô 5.000 thuốc điều hòa máu phải hoạt động giống nhau.

Trong cơ sở của chúng tôi, CNC gia công đã cho phép chúng tôi đạt đượcTỷ lệ vượt qua trên 98,7%so với máy gia công truyền thống, CNC giảm tỷ lệ phế liệu gần40%, đồng thời cải thiện tốc độ chuyển đổi cho các bộ dụng cụ phẫu thuật tùy chỉnh.

Dòng công việc CNC cho các dụng cụ phẫu thuật

1- Chuẩn bị vật liệu

Chúng tôi bắt đầu với chứng nhận hàng rào cấp y tế, thường là với giấy chứng nhận nhà máy.

2. Cao độ chính xác CNC mài và quay

• Trung tâm gia công 5 trụccho phép các hình học phức tạp (như máy cạo xương khớp) trong một thiết lập duy nhất.
• Máy quay kiểu Thụy Sĩđặc biệt hiệu quả cho các dụng cụ dài, mỏng như dây dẫn.

Ví dụ: Một chạy gần đây của 2.000 vít xương titan yêu cầu 0.003 mm đồng tâm. với một Citizen Swiss xoắn và trong chu kỳ thăm dò, chúng tôi đạt được hơn 99% tuân thủ trên lần đi đầu tiên.

3. Hoạt động thứ cấp và hoàn thiện bề mặt

• Xử lý và sơn điệntăng cường khả năng chống ăn mòn.
• Passivation theo ASTM A967đảm bảo bề mặt thép không gỉ không có chất gây ô nhiễm.
• Giá trị Ra của≤ 0,2 μmlà tiêu chuẩn cho các bề mặt tiếp xúc mô mịn.

4. Kiểm tra và xác nhận

Mỗi lô đều trải qua:

• đo CMM cho độ chính xác kích thước
• Kiểm tra độ cứng vi mô
• Kiểm tra trực quan50x phóng tocho các vết nứt nhỏ hoặc vết nứt nhỏ

Sự xác nhận này không chỉ nội bộFDA 21 CFR Phần 11 và ISO 13485tuân thủ được xây dựng trong hệ thống tài liệu của chúng tôi.

Những thách thức và giải pháp thực tế

• Thách thức:Những vết nứt nhỏ hình thành trên hàm của máy kẹp nhỏ.
• Giải pháp:Chuyển sang khử vỏ lạnh làm giảm các khiếm khuyết bằng cách72%.
• Thách thức:Chi phí vật liệu cao cho titan.
• Giải pháp:Sử dụng gần hình dạng ròng rèn trước khi CNC cắt giảm chi phí nguyên liệu thô bằng18%.
• Thách thức:Duy trì tuổi thọ công cụ khi gia công cobalt-chrome.

• Giải pháp:Việc giới thiệu các công cụ nhựa nhựa được phủ PVD đã làm tăng tuổi thọ của công cụ từ40 đến 95 phútmỗi cạnh.

Xu hướng mới trong sản xuất CNC phẫu thuật

• Máy gia tăng + chiết khấu lai:Các cấu trúc lưới phức tạp cho cấy ghép được in 3D, sau đó hoàn thành thông qua CNC cho các bề mặt giao phối chính xác.
• Tự động hóa & Máy gia công tắt đèn:Với các hệ thống tải / thả robot, chúng tôi chạyChu kỳ liên tục 72 giờtrên các thiết bị kẹp tiêu chuẩn.
• Kiểm soát chất lượng dựa trên AI:Theo dõi thời gian thực của dụng cụ mặc dự đoán các sai lệch tiềm năng, giảm báo cáo không phù hợp30%.

Câu hỏi thường gặp (FAQ)

Q: Những độ khoan dung nào có thể đạt được trong gia công CNC cho các công cụ phẫu thuật?
A: Độ khoan dung điển hình là ± 0,005 mm, nhưng với tối ưu hóa quy trình, ± 0,002 mm là có thể.

Hỏi: Những kết thúc bề mặt nào được yêu cầu cho các dụng cụ phẫu thuật?
A: Ra ≤ 0,2 μm với điện đánh bóng và thụ động là tiêu chuẩn.

Q: Làm thế nào CNC gia công so với rèn hoặc đúc cho các công cụ?
A: Máy CNC cung cấp độ khoan dung và khả năng lặp lại chặt chẽ hơn, trong khi rèn thường được sử dụng để hiệu quả vật liệu ban đầu trước khi hoàn thiện CNC.
