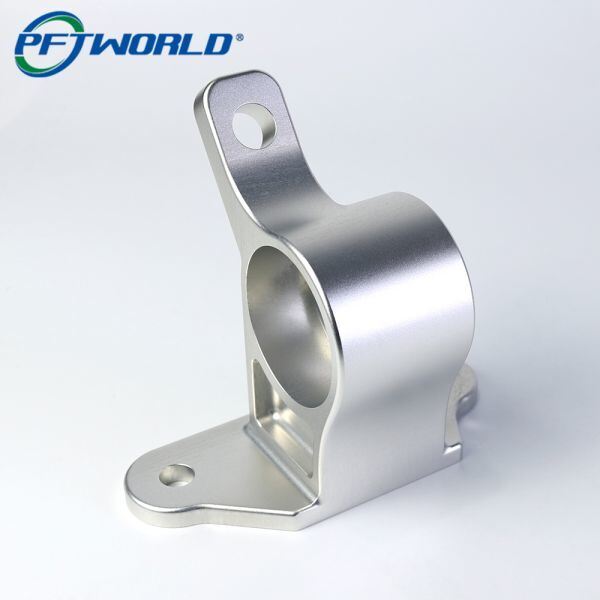

CNC Machining Công nghiệp lớp kim loại ống gắn đai

Giá đỡ ống kim loại là bộ phận quan trọng trongtự động hóa công nghiệp, khung máy, hệ thống đường ống và các cụm kết cấu. Chúng cung cấphỗ trợ chắc chắn, căn chỉnh chính xác và chống rungcho các mạng lưới ống kim loại và đường ống. Gia công CNC đảm bảođộ bền cấp công nghiệp, dung sai chính xác và hình dạng tùy chỉnhcho các ứng dụng chuyên biệt.

Bài viết này giải thích cáchgia công CNC tạo ra giá đỡ ống bền bỉ, lựa chọn vật liệu, các tính năng chính xác và các phương pháp hay nhất tại nhà máy cho các ứng dụng công nghiệp hiệu suất cao.

Việc lựa chọn vật liệu ảnh hưởng trực tiếp đếnđộ bền, khả năng chống ăn mòn và khả năng gia công.

Mẹo nhà máy: Thép không gỉ được ưu tiên chomôi trường dễ bị ăn mòn hoặc nhiệt độ cao, trong khi nhôm được sử dụng khigiảm trọng lượnglà yếu tố quan trọng.

Gia công CNC cho phép sản xuất các hình dạng phức tạp để đáp ứngyêu cầu lắp đặt tùy chỉnh:

• Nhiều lỗ lắp: Để gắn chắc chắn vào khung hoặc máy móc

• Rãnh kẹp ống: Đảm bảo căn chỉnh ống chính xác

• Gân gia cố: Tăng khả năng chịu tải

• Cạnh vát và góc bo tròn: Giảm tập trung ứng suất

Gia công chính xác đảm bảodung sai ±0,01–0,02 mm, rất quan trọng cho việc căn chỉnh và lắp đặt không rung.

Việc sản xuất giá đỡ ống chất lượng cao bao gồm nhiều bước:

1. Thiết kế CAD

   • Xác định hình dạng giá đỡ, các mẫu lỗ, độ khít với đường kính ống và dung sai.

2. Lập trình CAM

   • Tối ưu hóa đường chạy dao cho phay, khoan và tạo đường viền.

3. Chuẩn bị vật liệu

   • Cắt phôi kim loại thô theo kích thước gần đúng.

4. Gia công thô

   • Loại bỏ phần lớn vật liệu, để lại phần dư cho việc hoàn thiện.

5. Gia công chính xác

   • Phay cuối cùng các lỗ, rãnh và bề mặt lắp đặt theo dung sai chính xác.

6. Hoàn thiện bề mặt

   • Làm sạch bavia, đánh bóng, anot hóa (nhôm) hoặc thụ động hóa (thép không gỉ).

7. Kiểm tra

   • Kiểm tra kích thước bằng CMM, kiểm tra trực quan bavia và đo độ hoàn thiện bề mặt.

Giá đỡ có độ chính xác cao yêu cầu dụng cụ phù hợp:

• Dao phay ngón và dao cắt rãnh cho rãnh và bề mặt lắp đặt

• Mũi khoan với góc mũi tối ưu hóa cho lỗ sạch

• Dụng cụ cacbua hoặc phủ để chống mài mòn, đặc biệt trên thép không gỉ

• Bộ gá mềm hoặc bộ gá tùy chỉnh để ngăn biến dạng trong quá trình kẹp

Mẹo: Đối với giá đỡ mỏng hoặc nhẹ, gia công nhiều lần với lực kẹp thấp sẽ ngăn ngừa biến dạng.

Tùy thuộc vào vật liệu và môi trường, hoàn thiện bề mặt sẽ cải thiện:

• Khả năng chống mài mòn

• Bảo vệ chống ăn mòn

• Ngoại hình

Các tùy chọn phổ biến:

Giá đỡ cấp công nghiệp yêu cầuhiệu suất ổn định dưới tải trọng. Nhà máy thực hiện:

• Kiểm tra kích thước bằng CMM hoặc thước cặp

• Xác minh lỗ và rãnh để có độ khít ống chính xác

• Kiểm tra độ nhám bề mặt (thường là Ra 0,8–1,6 μm)

• Kiểm tra tải trọng (cho các ứng dụng quan trọng)

Đảm bảo dung sai chính xác đảm bảolắp đặt đáng tin cậy, rung động tối thiểu và độ bền lâu dài.

• Khung tự động hóa công nghiệp: Dây chuyền băng tải, cánh tay robot

• Hệ thống thủy lực và khí nén: Cố định đường ống và ống dẫn

• Máy móc và thiết bị: Căn chỉnh và hỗ trợ kết cấu

• Hệ thống năng lượng và điện: Lắp đặt ống làm mát hoặc ống dẫn

• Các dự án công nghiệp tùy chỉnh yêu cầu căn chỉnh chính xác và khả năng chịu tải cao

Gia công CNC cho phép sản xuấtgiá đỡ ống kim loại tùy chỉnh, cường độ caovới:

• Căn chỉnh lỗ và rãnh chính xác cho vị trí ống chính xác

• Khả năng chịu tải cao với thiết kế gia cố

• Dung sai chặt chẽ (±0,01–0,02 mm) cho hiệu suất không rung

• Hoàn thiện bề mặt và chống ăn mòn phù hợp với môi trường công nghiệp

• Tính linh hoạt của vật liệu: Nhôm, thép không gỉ, thép mềm và thép dụng cụ

Giá đỡ được gia công đúng cách đảm bảolắp ráp bền bỉ, đáng tin cậy và hiệu suất caotrong máy móc công nghiệp và hệ thống kết cấu.
