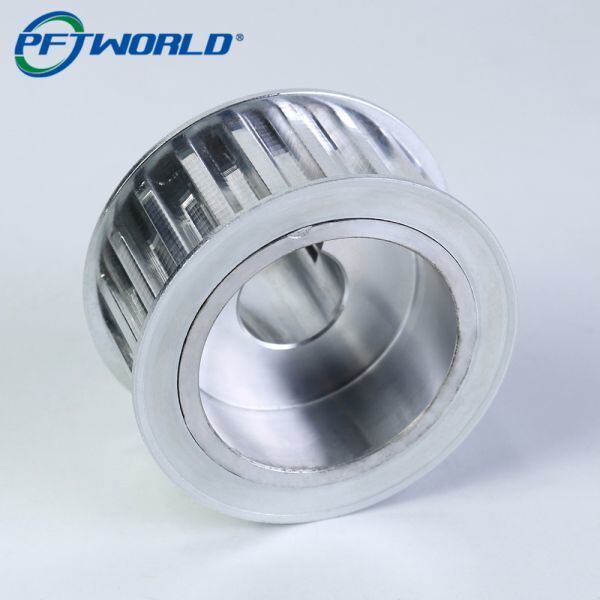

Puli Kim Loại Tùy Chỉnh Gia Công CNC Rãnh Gia Công Chính Xác

Puli kim loại là bộ phận thiết yếu trong tự động hóa công nghiệp, robot, hệ thống băng tải và máy móc chính xác. Rãnh được gia công đúng cách đảm bảo căn chỉnh đai chính xác, quay trơn tru và tuổi thọ lâu dài. Gia công CNC cho phép puli có khả năng tùy chỉnh cao với dung sai chặt chẽ và hình dạng rãnh phức tạp cho các ứng dụng chuyên dụng.

Hướng dẫn này giải thích cách gia công CNC tạo ra puli kim loại chính xác, các yếu tố quan trọng cần xem xét khi tùy chỉnh và các phương pháp tốt nhất để thiết kế và lựa chọn vật liệu.

Puli gia công CNC có thể được sản xuất từ nhiều loại kim loại khác nhau tùy thuộc vào độ bền, khả năng chống mài mòn và điều kiện môi trường.

Mẹo: Nhôm được ưa chuộng cho các ứng dụng nhẹ, trong khi thép không gỉ được sử dụng khi khả năng chống ăn mòn và độ bền cơ học là rất quan trọng.

Rãnh của puli quyết định độ khớp đai, truyền mô-men xoắn và hiệu quả hoạt động.

• Rãnh V: Phổ biến cho đai V; góc chính xác rất quan trọng để bám dính
• Rãnh đai định thời: Yêu cầu bước răng và biên dạng chính xác cho chuyển động đồng bộ
• Rãnh phẳng hoặc tròn: Dành cho đai phẳng hoặc các ứng dụng chuyên dụng

Gia công CNC đảm bảo:

• Dung sai chặt chẽ tới ±0,01 mm
• Kích thước rãnh có thể lặp lại giữa các lô
• Bề mặt hoàn thiện mịn (Ra 0,4–1,6 µm) để giảm mài mòn đai

Thiết kế rãnh phù hợp giúp giảm:

• Trượt đai
• Mài mòn không đều
• Rung động và tiếng ồn

Gia công CNC cho phép tùy chỉnh hoàn toàn puli:

• Đường kính và chiều rộng: Từ puli nhỏ (<20 mm) to large (>200 mm)
• Số lượng và khoảng cách rãnh: Puli nhiều rãnh cho hoạt động đai đồng thời
• Cấu hình lỗ trục và rãnh then: Rãnh then, vít định vị hoặc lỗ côn tiêu chuẩn hoặc tùy chỉnh
• Bề mặt hoàn thiện: Bề mặt đánh bóng hoặc anot hóa để giảm ma sát và bảo vệ chống ăn mòn

Các tính năng có thể tùy chỉnh giúp nhà sản xuất kết hợp puli với máy móc hoặc đai cụ thể.

1. Thiết kế CAD: Chỉ định kích thước, hình dạng rãnh, lỗ trục và vật liệu.
2. Lập trình CAM: Đường chạy dao được tối ưu hóa cho vật liệu, biên dạng rãnh và tốc độ trục chính.
3. Gia công thô: Loại bỏ vật liệu thừa bằng dao phay ngón hoặc dao tiện.
4. Cắt rãnh chính xác: Các đường cắt tinh bằng máy phay hoặc tiện CNC tốc độ cao.
5. Hoàn thiện bề mặt: Loại bỏ ba via, đánh bóng hoặc phủ lớp phủ theo yêu cầu.
6. Kiểm tra: Xác minh kích thước, góc rãnh, dung sai lỗ trục và bề mặt hoàn thiện.

Mẹo nhà máy: Sử dụng dao cacbua có góc cắt lớn và tốc độ ăn dao được kiểm soát giúp giảm thiểu ba via và đảm bảo biên dạng rãnh chính xác trên các kim loại như nhôm và thép không gỉ.

Kiểm soát chất lượng đảm bảo cân bằng động, độ chính xác rãnh và độ tin cậy cơ học:

• Kiểm tra kích thước: Sử dụng thước đo vi, CMM hoặc máy đo quang học
• Đo độ nhám bề mặt: Đảm bảo Ra 0,4–1,6 µm
• Xác minh lỗ trục và rãnh then: Kiểm tra độ khớp với trục hoặc đai
• Cân bằng động: Dành cho các ứng dụng tốc độ cao để ngăn rung động

• Tự động hóa công nghiệp: Băng tải, cánh tay robot
• Máy móc chính xác: Thiết bị quang học, thiết bị phòng thí nghiệm
• Linh kiện ô tô & xe điện: Truyền động đai định thời
• Hệ thống năng lượng: Máy phát điện, tuabin gió
• Các cụm cơ khí tùy chỉnh yêu cầu căn chỉnh đai và truyền mô-men xoắn cụ thể

• Độ chính xác cao: Dung sai chặt chẽ đảm bảo căn chỉnh đai phù hợp
• Chất lượng có thể lặp lại: Sản xuất nhất quán giữa các lô
• Linh hoạt: Dễ dàng sản xuất mẫu thử hoặc lô tùy chỉnh
• Đa dạng vật liệu: Nhôm, thép, đồng thau, đồng thanh hoặc hợp kim tùy chỉnh
• Thời gian giao hàng giảm: Nhanh hơn các phương pháp đúc hoặc rèn truyền thống cho các đơn hàng nhỏ đến trung bình

Puli kim loại gia công CNC tùy chỉnh là thiết yếu cho hệ thống cơ khí có độ chính xác cao nơi căn chỉnh đai, truyền mô-men xoắn và độ bền là rất quan trọng.

Khi tìm nguồn cung ứng puli CNC, hãy xem xét:

• Vật liệu: Nhôm, thép không gỉ, đồng thau hoặc đồng thanh
• Loại và số lượng rãnh: Đai V, đai định thời, đai phẳng hoặc tùy chỉnh
• Dung sai chính xác: ±0,01 mm cho các ứng dụng quan trọng
• Bề mặt hoàn thiện: Đánh bóng hoặc phủ lớp để chống mài mòn và ăn mòn
• Tùy chỉnh: Lỗ trục, rãnh then, đường kính và chiều rộng được điều chỉnh theo ứng dụng của bạn

Gia công CNC đảm bảo độ chính xác, khả năng lặp lại và tính linh hoạt cho cả mẫu thử và các lô sản xuất.
