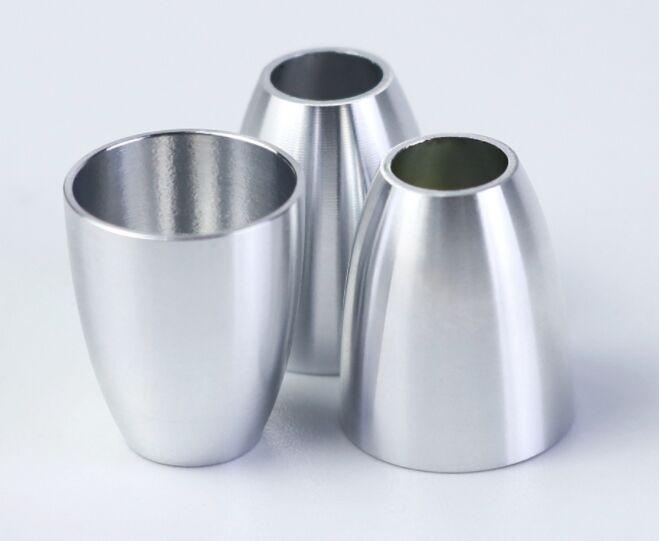

Gia công tiện CNC chuyên nghiệp các bộ phận nhôm: Giải pháp toàn vẹn bề mặt với làm sạch bavia chính xác

Trong các hệ thống chất lỏng chính xác, thiết bị bán dẫn và thiết bị y tế đòi hỏi độ sạch cao, hiệu suất bịt kín tuyệt vời và lắp ráp đáng tin cậy, các bộ phận nhôm không chỉ cần đạt được độ chính xác kích thước ở cấp độ micron mà còn đòi hỏi sự toàn vẹn bề mặt không có bavia mà không bị bong tróc hạt. Việc làm sạch bavia thủ công truyền thống gặp khó khăn trong việc đảm bảo tính nhất quán và bavia còn sót lại có thể dẫn đến hỏng hóc niêm phong, nhiễm bẩn chất lỏng hoặc hao mòn hệ thống, ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của sản phẩm.

Chúng tôi chuyên cung cấp các giải pháp bộ phận nhôm kết hợp độ chính xác cấp độ tiện với độ sạch cấp y tế cho các lĩnh vực công nghiệp quan trọng. Thông qua việc tích hợp các quy trình tiện chính xác tự động hoàn toàn và làm sạch bavia chuyên nghiệp, các bộ phận chúng tôi sản xuất đáp ứng các tiêu chuẩn kết cấu bề mặt ASME B46.1 và các yêu cầu kiểm soát hạt tùy chỉnh, đảm bảo mọi bộ phận được giao ở trạng thái sẵn sàng lắp ráp.

Cốt lõi kỹ thuật: Chuyển đổi độ chính xác có thể đo lường thành bề mặt chức năng

Chúng tôi hiểu rằng tiện chính xác cao chỉ là điểm khởi đầu; bề mặt chức năng là yếu tố quyết định chính đến hiệu suất cuối cùng của một bộ phận:

• Cách tiếp cận có hệ thống để kiểm soát bavia: Chúng tôi phát triển các mô hình dự đoán bavia dựa trên cấp độ hợp kim nhôm và các đặc điểm hình học của bộ phận. Điều này cho phép chúng tôi ngăn chặn sự hình thành bavia trong giai đoạn lập trình bằng cách tối ưu hóa đường đi của dụng cụ, góc vào/ra, thay vì chỉ dựa vào việc loại bỏ sau khi xử lý.
• Định nghĩa đa chiều về tính toàn vẹn bề mặt: Chúng tôi không chỉ kiểm soát giá trị Ra (độ nhám trung bình số học) mà còn tập trung vào các thông số như Rz (chiều cao lớn nhất của biên dạng) và Rpk (chiều cao đỉnh giảm) có liên quan trực tiếp đến hiệu suất bịt kín và khả năng chống mài mòn. Điều này đảm bảo kết cấu tiện đáp ứng các yêu cầu về kích thước đồng thời có chức năng tốt.
• Hệ thống khép kín để kiểm soát hạt: Từ gia công đến làm sạch, chúng tôi thực hiện giám sát hạt nghiêm ngặt. Chúng tôi có thể cung cấp báo cáo thử nghiệm về kích thước và số lượng hạt từ bề mặt bộ phận và dung dịch làm sạch theo yêu cầu của khách hàng, đáp ứng các tiêu chuẩn phòng sạch ISO 14644.

Thông tin chi tiết quan trọng: Dữ liệu chất lượng của chúng tôi cho thấy rằng sau khi thực hiện các quy trình làm sạch bavia có hệ thống, tỷ lệ vượt qua lần đầu tiên của các bộ phận trong thử nghiệm niêm phong áp suất cao đã tăng 40% và thời gian chạy rà trong các ứng dụng cặp ma sát động đã giảm 60%. Điều này chứng minh rằng việc xử lý bề mặt chức năng chuyển đổi trực tiếp thành độ tin cậy sản phẩm cao hơn.

Quy trình tích hợp theo định hướng lắp ráp

Quy trình của chúng tôi được hướng dẫn bởi triết lý "Làm đúng ngay từ đầu", đảm bảo các bộ phận đáp ứng đầy đủ các yêu cầu lắp ráp trước khi rời khỏi xưởng.

2.1 Tiện CNC ổn định cao

• Thiết kế quy trình để kiểm soát quy trình: Chúng tôi chọn các dụng cụ được phủ PVD được tối ưu hóa đặc biệt cho hợp kim nhôm. Kết hợp với phun chất làm mát áp suất cao, điều này cho phép bẻ phoi và kiểm soát hiệu quả trong quá trình cắt hiệu quả cao, giảm bavia dài dạng sợi tại nguồn.
• Thiết lập thông số tiện khoa học:

1. Kiểm soát tốc độ bề mặt không đổi được sử dụng để đảm bảo điều kiện cắt nhất quán trên toàn bộ bề mặt tiện.
2. Trong quá trình hoàn thiện, bán kính mũi nhỏ hơn (ví dụ: 0,2mm) kết hợp với tốc độ nạp cao hơn tạo ra kết cấu vi mô đồng nhất có lợi cho việc bịt kín.
3. Giảm tốc độ được lập trình trước và tinh chỉnh thông số được áp dụng cho các khu vực dễ bị bavia như lỗ bắt chéo và rãnh.

2.2 Quy trình làm sạch bavia tự động đa chế độ
Chúng tôi chọn công nghệ loại bỏ phù hợp nhất dựa trên đặc điểm bavia, tránh cách tiếp cận "một kích thước phù hợp với tất cả":

• Làm sạch bavia nhiệt: Thích hợp cho các bộ phận có kênh bên trong phức tạp. Nó loại bỏ đồng đều tất cả các bavia bên trong và bên ngoài trong một thao tác duy nhất mà không làm thay đổi kích thước cơ bản.
• Gia công dòng mài mòn (AFM): Được sử dụng cho các lỗ bên trong và lỗ bắt chéo chính xác. Một môi trường mài mòn bán lỏng thực hiện mài linh hoạt, tạo ra các bán kính vi mô đồng đều giúp tăng đáng kể độ bền mỏi.
• Làm sạch bavia điện hóa (ECD): Đối với các bộ phận thành mỏng không chịu được ứng suất cơ học hoặc các bề mặt đã hoàn thiện, nó cho phép loại bỏ kim loại có chọn lọc, đảm bảo hiệu quả làm sạch bavia tuyệt đối mà không bị mòn dụng cụ.
• Chải chính xác với sự hỗ trợ của robot: Đối với các mặt bịt kín quan trọng và các cạnh lắp ráp, robot điều khiển lực thực hiện vát mép và hoàn thiện cạnh nhất quán cao.

2.3 Xử lý hậu kỳ độ sạch cao

• Một quy trình làm sạch nhiều giai đoạn được sử dụng: bao gồm khử dầu bằng nước, làm sạch bằng sóng siêu âm, rửa bằng nước khử ion và sấy chân không, đảm bảo không còn cặn chất làm mát hoặc mảnh vụn gia công.
• Đối với các yêu cầu về độ sạch cực cao, bao bì chân không hoặc bao bì phòng sạch được cung cấp và việc kiểm tra và vận chuyển cuối cùng có thể được thực hiện trong một môi trường có kiểm soát.

Các lĩnh vực ứng dụng giá trị cao điển hình

• Thiết bị sản xuất chất bán dẫn: Các bộ phận buồng chân không, phụ kiện hệ thống phân phối khí, vòng giữ thiết bị CMP, không yêu cầu bong tróc hạt và độ đồng đều bề mặt cực cao.
• Dụng cụ khoa học đời sống: Thân van sắc ký lỏng, giao diện chip vi lỏng, bộ phận bơm mẫu, yêu cầu bề mặt tương thích sinh học và không có bavia để đảm bảo tính toàn vẹn của chất lỏng.
• Hệ thống chất lỏng siêu tới hạn: Phớt áp suất cao, bộ phận van cho thiết bị chiết xuất CO2, dựa vào việc xử lý cạnh hoàn hảo để ngăn ngừa hỏng hóc phớt.
• Hệ thống thủy lực hàng không vũ trụ: Các bộ phận truyền động, phụ kiện bộ lọc dầu, phải duy trì hiệu suất bịt kín đáng tin cậy dưới các xung áp suất cực lớn.
• Thiết bị quang học chính xác: Ống kính, vỏ laser, có các yêu cầu cực kỳ khắt khe về độ phẳng và độ sạch bề mặt.

Phân tích giá trị: Góc nhìn về Tổng chi phí sở hữu

Đối với khách hàng của chúng tôi, giá trị không chỉ nằm ở giá đơn vị bộ phận mà còn ở việc giảm rủi ro hệ thống và chi phí lắp ráp:

• Giảm rủi ro về chất lượng: Loại bỏ các lỗi tại hiện trường, làm lại và các khiếu nại bảo hành do bavia gây ra, bảo vệ danh tiếng thương hiệu.
• Quy trình lắp ráp đơn giản hóa: Các bộ phận sẵn sàng lắp ráp làm giảm các bước làm sạch bavia và làm sạch bổ sung trên dây chuyền sản xuất, cải thiện hiệu quả và tính nhất quán của việc lắp ráp.
• Nâng cao hiệu suất hệ thống: Kết cấu bề mặt được tối ưu hóa làm giảm ma sát và hao mòn, kéo dài tuổi thọ và chu kỳ bảo trì của toàn bộ hệ thống.
• Khả năng truy xuất nguồn gốc chuỗi cung ứng: Một gói dữ liệu hoàn chỉnh từ nguyên liệu thô đến sản phẩm hoàn thiện (bao gồm các bản ghi thông số của các quy trình chính) đáp ứng các yêu cầu kiểm toán nghiêm ngặt trong các ngành như hàng không vũ trụ và y tế.

Hỏi đáp kỹ thuật thường gặp

Q1: Trạng thái "không có bavia" được xác minh và định nghĩa như thế nào? Có tiêu chuẩn khách quan không?
A1: "Không có bavia" là một định nghĩa chức năng. Chúng tôi sử dụng xác minh đa cấp:

1. Kiểm tra trực quan và xúc giác: Sử dụng độ phóng đại 20x và kiểm tra ánh sáng trắng, cùng với các bài kiểm tra lau bằng vải không xơ chuyên dụng.
2. Đo lường định lượng: Sử dụng máy đo biên dạng để đo độ phá cạnh/bán kính (ví dụ: R0,05 tối đa nếu cần) và chiều cao bước trên các bề mặt liền kề.
3. Kiểm tra chức năng: Thực hiện các bài kiểm tra niêm phong hoặc bài kiểm tra xả chất lỏng trên các mẫu đại diện, thu thập nước thải để phân tích hạt.
   Chúng tôi có thể cộng tác với khách hàng để thiết lập các tiêu chí chấp nhận có thể đo lường được dựa trên ứng dụng cụ thể của họ.

Q2: Liệu các quy trình làm sạch bavia phức tạp có ảnh hưởng đến dung sai chính xác đạt được bằng cách tiện ban đầu không?
A2: Đây chính xác là chìa khóa để lựa chọn quy trình. Triết lý cốt lõi của chúng tôi là "loại bỏ có kiểm soát". Ví dụ, các quy trình nhiệt và điện hóa chủ yếu ảnh hưởng đến chính bavia, với tác động không đáng kể đến kích thước vật liệu gốc (thường là <2µm). Gia công dòng mài mòn sử dụng đồ gá để bảo vệ các bề mặt kích thước quan trọng. Tất cả các thông số quy trình đều được tối ưu hóa dựa trên Thiết kế thí nghiệm (DOE) và được xác nhận trong quá trình xác nhận quy trình để đảm bảo tác động của chúng đối với các kích thước quan trọng vẫn nằm trong vùng an toàn của dải dung sai của khách hàng.

Q3: Đối với các dự án R&D với số lượng nhỏ và nhiều loại, bạn giải quyết chi phí dụng cụ cao liên quan đến việc làm sạch bavia như thế nào?
A3: Khoảng 60% thiết bị làm sạch bavia tự động của chúng tôi sử dụng hệ thống dụng cụ linh hoạt. Ví dụ, các chương trình chải robot có thể được tạo nhanh chóng từ các mô hình bộ phận được quét 3D; dòng mài mòn sử dụng đồ gá mô-đun. Đối với các nguyên mẫu và lô nhỏ, chúng tôi ưu tiên giới thiệu các công nghệ được áp dụng rộng rãi với dụng cụ đơn giản (chẳng hạn như hỗ trợ thủ công chính xác trong các trường hợp cụ thể), kiểm soát chi phí ban đầu đồng thời đảm bảo chất lượng. Khi khối lượng tăng lên, các giải pháp tự động hóa chuyên dụng có thể được đánh giá lại.

Tóm tắt các khả năng cốt lõi của chúng tôi

• Công nghệ tạo hình chính xác: Trung tâm tiện chính xác nhiều trục chính, gia công tổng hợp tiện-phay, tập trung vào các bộ phận tiện đối xứng quay và đa tính năng.
• Làm sạch bavia và hoàn thiện cạnh chuyên nghiệp:

1. Thiết bị làm sạch bavia nhiệt
2. Thiết bị gia công dòng mài mòn
3. Thiết bị làm sạch bavia điện hóa
4. Các ô hoàn thiện robot điều khiển lực 6 trục

• Làm sạch và đóng gói: Dây chuyền làm sạch phòng sạch Class 1000, khả năng phát hiện hạt, các giải pháp đóng gói sạch tùy chỉnh.

Vật liệu và tiêu chuẩn

• Vật liệu phổ biến: 6061-T6, 7075-T651, 2024-T3, v.v., với chứng nhận vật liệu được cung cấp.
• Kết cấu bề mặt: Có thể được kiểm soát đến Ra 0,4µm, với các báo cáo đo kết cấu được cung cấp theo tiêu chuẩn ASME B46.1.
• Tiêu chuẩn độ sạch: Có thể đáp ứng các yêu cầu từ công nghiệp chung đến độ sạch ISO Class 5 (tương đương với Class 100).

Khả năng giao hàng điển hình

• Dung sai tiêu chuẩn: Dung sai kích thước tiện có thể đạt ±0,012mm, với dung sai hình học được thỏa thuận dựa trên các tính năng cụ thể.
• Tiêu chuẩn làm sạch bavia: Có thể đạt được bán kính phá cạnh từ R0,03mm - R0,2mm (tùy thuộc vào vật liệu và điều kiện ban đầu).
• Dịch vụ tạo mẫu nhanh: Cung cấp dịch vụ tạo mẫu tích hợp bao gồm làm sạch bavia và làm sạch cơ bản, tăng tốc xác nhận R&D.

Cam kết chất lượng
Dựa trên hệ thống ISO 9001:2015, tích hợp Kiểm soát quy trình thống kê (SPC) cho các Đặc tính quy trình chính (KPC). Có thể thiết lập các kế hoạch kiểm soát chuyên dụng theo yêu cầu của khách hàng.

Tuyên bố từ chối trách nhiệm: Các khả năng quy trình được mô tả ở đây dựa trên kinh nghiệm của chúng tôi với thiết bị hiện có và vật liệu hợp kim nhôm điển hình. Đường dẫn quy trình tối ưu phải được xác định thông qua đánh giá kỹ thuật dựa trên dữ liệu 3D của bộ phận cụ thể, yêu cầu về hiệu suất và môi trường ứng dụng cuối cùng. Chúng tôi đặc biệt khuyến khích xem xét quy trình chung trong giai đoạn dự án ban đầu và xác nhận đường dẫn triển khai thông qua các bộ phận nguyên mẫu. Tất cả các thông số kỹ thuật đều tuân theo các bản vẽ và kế hoạch kiểm soát được cả hai bên xác nhận lẫn nhau.
