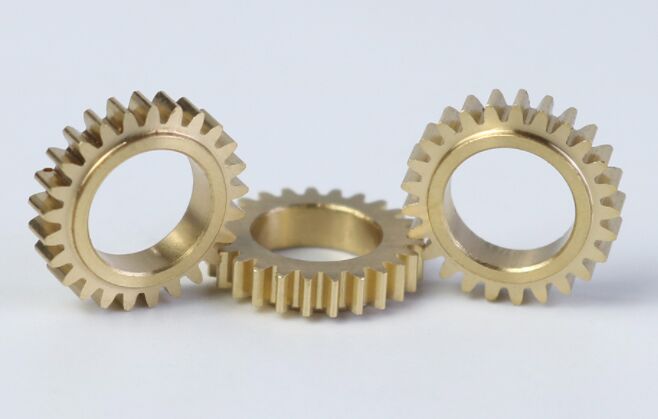

Gia công bánh răng đồng thau CNC chuyên nghiệp: Truyền động chính xác, độ bền lâu dài

Trong lĩnh vực truyền động công nghiệp có độ chính xác cao, bánh răng không chỉ là các bộ phận quan trọng để truyền lực mà việc lựa chọn vật liệu, độ chính xác sản xuất và độ tin cậy lâu dài của chúng còn ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của toàn bộ hệ thống. Đồng thau, với khả năng gia công tuyệt vời, khả năng chống mài mòn, chống ăn mòn và các đặc tính tự bôi trơn, là vật liệu lý tưởng để sản xuất bánh răng chính xác. Tuy nhiên, để sản xuất bánh răng đồng thau kết hợp độ ổn định kích thước vượt trội, bề mặt hoàn thiện cao cấp và hoạt động êm ái lâu dài đòi hỏi một quy trình tích hợp, trưởng thành về sản xuất chính xác và xử lý hậu kỳ.

Chúng tôi chuyên cung cấp các giải pháp bánh răng đồng thau tiện CNC tùy chỉnh cho khách hàng công nghiệp toàn cầu. Từ khoa học vật liệu đến gia công chính xác và xử lý bề mặt chuyên nghiệp, chúng tôi có một quy trình nội bộ hoàn chỉnh, đảm bảo mọi bánh răng đều đáp ứng các tiêu chuẩn công nghiệp khắt khe nhất, đáp ứng các yêu cầu khắt khe của bạn trong thiết bị tự động hóa, dụng cụ chính xác, hệ thống van, sản phẩm tiêu dùng cao cấp và các lĩnh vực khác.

Ưu điểm cốt lõi: Tích hợp Khoa học vật liệu, Gia công chính xác và Tối ưu hóa hiệu suất
Chúng tôi hiểu rằng một bánh răng vượt trội là kết quả của nhiều yếu tố kết hợp với nhau. Chúng tôi không chỉ "gia công"; chúng tôi cung cấp một giải pháp hiệu suất toàn diện từ tư vấn thiết kế đến giao hàng sản phẩm hoàn thiện.

• Chuyên môn về Vật liệu: Chúng tôi chủ yếu sử dụng đồng thau gia công tự do (ví dụ: C36000), loại đồng thau này có khả năng gia công hàng đầu trong ngành trong khi vẫn duy trì các đặc tính cơ học tốt, cho phép độ chính xác kích thước và bề mặt hoàn thiện cực cao, giảm nhu cầu xử lý hậu kỳ.
• Tiện và tạo hình CNC chính xác: Sử dụng các trung tâm tiện-phay đa trục, chúng tôi hoàn thành các biên dạng răng bánh răng, lỗ bên trong, mặt đầu và các chi tiết phức tạp khác trong một lần thiết lập, tối đa hóa độ đồng tâm, độ vuông góc và các dung sai hình học quan trọng khác.
• Giải pháp xử lý bề mặt tích hợp: Tùy thuộc vào ứng dụng của bánh răng (ví dụ: yêu cầu khả năng chống mài mòn, ngăn ngừa xỉn màu, giảm hệ số ma sát hoặc tính thẩm mỹ cụ thể), chúng tôi cung cấp các quy trình xử lý hậu kỳ chuyên nghiệp như thụ động hóa, mạ niken, mạ crôm hoặc lớp phủ Teflon (PTFE) để tăng cường chức năng.
• Kiểm soát chất lượng nghiêm ngặt: Từ khi nhận nguyên liệu thô đến khi xuất xưởng sản phẩm hoàn thiện, mọi bước đều có hồ sơ kiểm tra có thể truy nguyên. Chúng tôi không chỉ kiểm tra kích thước mà còn tập trung vào độ chính xác của biên dạng răng, tính toàn vẹn của bề mặt và hiệu suất cuối cùng.

Thông tin chi tiết quan trọng: Dữ liệu sản xuất của chúng tôi cho thấy rằng hơn 95% các vấn đề về tiếng ồn truyền động hoặc hao mòn sớm có thể bắt nguồn từ các lỗi biên dạng răng bánh răng, độ nhám bề mặt kém hoặc xử lý nhiệt vật liệu không đúng cách. Do đó, chúng tôi tập trung giám sát vào các lĩnh vực này.

Quy trình sản xuất tích hợp của chúng tôi
Chúng tôi áp dụng một phương pháp tiếp cận có hệ thống để đảm bảo mọi bánh răng đều đáp ứng các tiêu chuẩn cao nhất.

2.1 Tiện CNC chính xác và tạo hình răng: Nguồn gốc của độ chính xác

• Chiến lược quy trình: Sử dụng các dụng cụ kim cương hoặc cacbua hạt siêu mịn được thiết kế đặc biệt cho đồng thau, kết hợp với các thông số cắt được tối ưu hóa, đảm bảo việc thoát phoi hiệu quả và chất lượng bề mặt tuyệt vời (giá trị Ra lên đến 0,4-0,8 μm), đặt nền tảng cho hoạt động ít tiếng ồn.
• Tham khảo thông số (sử dụng C36000 làm ví dụ):

Tiện hoàn thiện: Tốc độ cắt 150-250 m/phút, tốc độ nạp 0,05-0,15 mm/vòng, chiều sâu cắt 0,1-0,3 mm.

Tạo hình răng: Sử dụng phay răng hoặc phay hình bánh răng có độ chính xác cao, kiểm soát chặt chẽ biên dạng răng và lỗi tích lũy bước răng.

• Điểm mấu chốt: Các bộ phận được làm sạch kỹ lưỡng ngay sau khi gia công để loại bỏ tất cả chất lỏng cắt và phoi đồng thau, ngăn ngừa ăn mòn hoặc ảnh hưởng đến quá trình xử lý tiếp theo.

2.2 Xử lý ba via và xử lý cạnh: Đảm bảo an toàn và vận hành trơn tru

Thực hiện việc loại bỏ ba via và vát cạnh thủ công hoặc tự động chính xác (ví dụ: C0.1-C0.3) trên tất cả các đầu và cạnh răng, loại bỏ các điểm tập trung ứng suất, đảm bảo ăn khớp bánh răng trơn tru và cải thiện an toàn khi xử lý.

2.3 Xử lý bề mặt (Tùy chọn): Nâng cao hiệu suất và tuổi thọ

• Thụ động hóa: Tạo thành một lớp màng oxit bảo vệ trong suốt, tăng cường khả năng chống ăn mòn của bánh răng và ngăn ngừa xỉn màu tự nhiên. Đây là lựa chọn tiêu chuẩn để duy trì màu sắc ban đầu của đồng thau và cung cấp khả năng bảo vệ cơ bản.
• Mạ điện:

Mạ niken: Cung cấp độ cứng cao, khả năng chống mài mòn và ăn mòn tuyệt vời, với vẻ ngoài màu trắng bạc.

Mạ crôm: Cung cấp độ cứng bề mặt cực cao, khả năng chống mài mòn và hệ số ma sát thấp, với vẻ ngoài sáng bóng.

Mạ niken không điện: Cung cấp độ bao phủ lớp phủ đồng đều, ngay cả trên các biên dạng răng phức tạp, mang lại khả năng chống ăn mòn và mài mòn tốt.

• Lớp phủ tẩm Teflon (PTFE): Cung cấp hệ số ma sát cực thấp, khả năng bôi trơn khô tuyệt vời và các đặc tính chống dính, đặc biệt phù hợp với các ứng dụng không cần bảo trì hoặc hoạt động êm ái.

2.4 Kiểm tra chất lượng và xác minh hiệu suất

• Kiểm tra kích thước và hình học: Sử dụng Máy đo tọa độ (CMM) và dụng cụ đo bánh răng để kiểm tra tất cả các kích thước quan trọng, biên dạng răng và lỗi căn chỉnh răng.
• Kiểm tra bề mặt: Đánh giá chất lượng gia công thông qua kính hiển vi và máy đo độ nhám bề mặt.
• Kiểm tra chức năng: Các bài kiểm tra ăn khớp theo cặp có thể được tiến hành theo yêu cầu để kiểm tra độ êm ái khi vận hành và mức độ tiếng ồn.

Các lĩnh vực ứng dụng điển hình

• Tự động hóa công nghiệp & Robot: Bánh răng trong bộ giảm tốc, mô-đun truyền động, hệ thống định vị chính xác.
• Van & Điều khiển chất lỏng: Các bộ phận truyền động bánh răng trong van điều chỉnh, đồng hồ đo lưu lượng.
• Thiết bị y tế & phòng thí nghiệm: Các bộ phận truyền động chính xác trong dụng cụ chẩn đoán, bơm truyền dịch (yêu cầu tuân thủ các tiêu chuẩn vệ sinh liên quan).
• Hàng tiêu dùng cao cấp & Nhạc cụ: Bánh răng trong bộ máy đồng hồ cao cấp, cơ chế lấy nét máy ảnh, núm điều chỉnh nhạc cụ.
• Thiết bị điện & điện tử: Bánh răng trong cơ cấu servo nhỏ, khóa chất lượng cao.

Các cân nhắc về kiểm soát chi phí và chất lượng
Các yếu tố chính thúc đẩy chi phí:

• Độ phức tạp của bánh răng: Mô-đun, số răng, góc áp suất, nhu cầu về các dạng răng đặc biệt (ví dụ: xoắn ốc, trục vít).
• Cấp độ chính xác: Yêu cầu theo tiêu chuẩn DIN, AGMA hoặc JIS (ví dụ: DIN Cấp 6 so với 8).
• Vật liệu & Xử lý hậu kỳ: Hợp kim đồng thau đặc biệt có giá thành cao hơn; loại và độ bao phủ của lớp mạ/lớp phủ ảnh hưởng đến chi phí cuối cùng.
• Chứng nhận & Khả năng truy xuất nguồn gốc: Tài liệu và thử nghiệm cần thiết để đáp ứng các tiêu chuẩn cụ thể của ngành (ví dụ: ô tô, y tế).

Các điểm kiểm tra chất lượng cốt lõi:

• Nguyên liệu thô: Chứng nhận vật liệu (Giấy chứng nhận nhà máy).
• Sau khi tiện: Kiểm tra kích thước đầy đủ, kiểm tra các thông số biên dạng răng chính.
• Sau khi xử lý: Kiểm tra độ dày lớp phủ (huỳnh quang tia X), kiểm tra khả năng chống ăn mòn (ví dụ: thử nghiệm phun muối), thử nghiệm độ bám dính.
• Vận chuyển cuối cùng: Kiểm tra trực quan, độ sạch và kiểm tra bao bì.

Các câu hỏi thường gặp (FAQ)
Q1: Ưu điểm và hạn chế của bánh răng đồng thau so với bánh răng thép là gì?
A1: Ưu điểm: Dễ gia công hơn, tiết kiệm chi phí; khả năng chống ăn mòn tuyệt vời; tự bôi trơn tốt, dẫn đến tiếng ồn khi vận hành thấp hơn; không từ tính; dẫn điện. Hạn chế: Độ bền và độ cứng thấp hơn thép, khiến chúng không phù hợp với các ứng dụng tải trọng hoặc va đập cực cao; khả năng bị mài mòn dưới tải trọng nặng kéo dài.

Q2: Làm thế nào để tôi chọn phương pháp xử lý bề mặt phù hợp cho ứng dụng của mình?
A2: Nó phụ thuộc vào nhu cầu ưu tiên của bạn:

• Bảo vệ chống ăn mòn cơ bản, duy trì màu sắc ban đầu: Chọn Thụ động hóa.
• Khả năng chống mài mòn & ăn mòn cao, vẻ ngoài màu trắng bạc: Chọn Mạ niken.
• Khả năng chống mài mòn tối đa, ma sát thấp, vẻ ngoài sáng bóng: Chọn Mạ crôm.
• Yêu cầu ma sát cực thấp, chạy khô hoặc chống dính: Xem xét Lớp phủ Teflon.

Q3: Bạn có thể đảm bảo các phạm vi dung sai điển hình nào?
A3: Đối với bánh răng đồng thau C36000 tiêu chuẩn:

• Dung sai kích thước đường kính: Có thể đạt được ±0,01 mm.
• Lỗi biên dạng răng: Thông thường có thể được kiểm soát trong các Cấp DIN 7-9, tùy thuộc vào mô-đun và cấp độ chính xác.
• Dung sai độ đồng tâm/độ đảo: Có thể được đảm bảo trong vòng 0,02 mm.
  Các yêu cầu về độ chính xác cao hơn nên được chỉ định trong quá trình báo giá.

Khả năng gia công và xử lý của chúng tôi

• Tạo hình chính xác: Tiện CNC đa trục, gia công tổng hợp tiện-phay, phay/phay răng chính xác.
• Xử lý bề mặt:

Gia công cơ học: Loại bỏ ba via chính xác, đánh bóng.

Gia công hóa học/điện hóa: Thụ động hóa, mạ niken, mạ crôm, mạ niken không điện.

Lớp phủ đặc biệt: Lớp phủ tẩm Teflon (PTFE).

• Các dịch vụ khác: Đánh dấu laser (để truy xuất nguồn gốc bộ phận), làm sạch bằng sóng siêu âm.

Vật liệu phổ biến
Hợp kim đồng thau (ví dụ: C36000) có thể được khuyến nghị dựa trên các yêu cầu về hiệu suất cơ học.

Tham khảo độ chính xác điển hình

• Dung sai kích thước tiện CNC: ±0,01mm ~ ±0,05mm
• Độ chính xác biên dạng răng: Lên đến Cấp DIN 7 (tùy thuộc vào thông số kỹ thuật của bánh răng)
• Độ nhám bề mặt: Ra 0,4μm ~ 1,6μm (tùy thuộc vào quy trình)

Chứng nhận
Chứng nhận Hệ thống quản lý chất lượng ISO 9001:2015.

Tuyên bố từ chối trách nhiệm:Các thông số quy trình và hiệu suất được mô tả ở đây dựa trên kinh nghiệm sản xuất với đồng thau C36000 tiêu chuẩn trong điều kiện được kiểm soát. Các phương pháp và thông số tối ưu có thể khác nhau tùy thuộc vào hình dạng bộ phận cụ thể, tình trạng thiết bị, lô vật liệu và yêu cầu ứng dụng cuối cùng. Rất khuyến khích tạo mẫu toàn diện trước khi sản xuất số lượng lớn để xác nhận tính phù hợp của chuỗi quy trình cho sản phẩm cụ thể của bạn. Tất cả dữ liệu hiệu suất phải được xác nhận dựa trên thử nghiệm thực tế.
