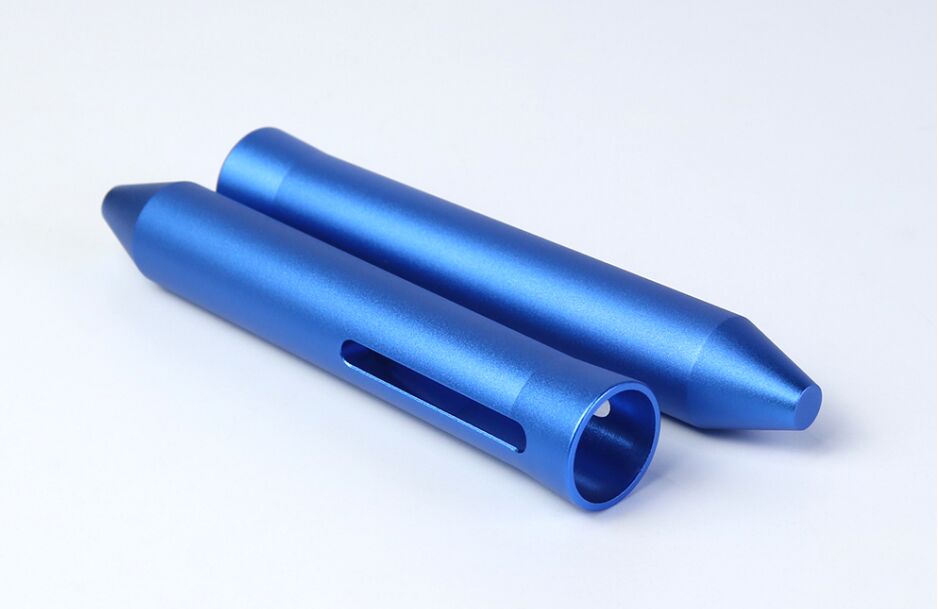

Gia công CNC chuyên nghiệp và Khắc laser tùy chỉnh các bộ phận nhôm Anodized

Việc đạt được gia công có độ chính xác cao kết hợp với hoàn thiện thẩm mỹ tùy chỉnh hoàn hảo cho các bộ phận nhôm là một nhu cầu ngày càng tăng trong sản xuất chính xác hiện đại. Khi các bộ phận được định sẵn cho thiết bị điện tử tiêu dùng, thiết bị y tế, dụng cụ cao cấp hoặc các sản phẩm thiết kế công nghiệp, thì chức năng, độ chính xác về kích thước, kết cấu bề mặt và độ bền của các dấu hiệu đều quan trọng như nhau. Gia công hoặc xử lý bề mặt không đúng cách có thể dẫn đến sai lệch kích thước, không nhất quán về màu sắc bề mặt, dấu hiệu không rõ ràng hoặc độ bền kém, cuối cùng làm giảm chất lượng tổng thể của sản phẩm.

Hướng dẫn này cung cấp một quy trình làm việc tích hợp từ việc lựa chọn vật liệu đến sản phẩm cuối cùng, dựa trên kinh nghiệm thực tế sâu rộng với gia công CNC các hợp kim nhôm (chẳng hạn như 6061, 7075) và các quy trình tiếp theo như phun bi, anodizing và khắc laser. Chúng tôi tập trung vào các điểm kiểm soát quan trọng và khả năng kết nối ở mỗi giai đoạn của quy trình để đảm bảo việc hiện thực hóa một sản phẩm cuối cùng vừa có độ chính xác cao vừa có vẻ ngoài cao cấp.

1. Thách thức cốt lõi: Đồng bộ hóa độ chính xác về kích thước với tính thẩm mỹ bề mặt

Mặc dù nhôm dễ gia công, nhưng việc đảm bảo đồng thời dung sai ở cấp độ micron và các hiệu ứng bề mặt cao cấp—chẳng hạn như lớp hoàn thiện phun bi mờ, anodizing màu xanh lam đồng đều và khắc laser sắc nét, rõ ràng—gây ra nhiều thách thức:

• Ứng suất dư từ Gia công CNC: Có thể dẫn đến biến dạng nhẹ trong quá trình xử lý tiếp theo hoặc trong quá trình sử dụng.
• Tính nhất quán của Xử lý trước bề mặt: Tính đồng nhất của việc phun bi ảnh hưởng trực tiếp đến độ đồng nhất về màu sắc và kết cấu mờ sau khi anodizing.
• Kiểm soát quy trình Anodizing: Màu sắc, độ dày và độ đồng đều của lớp màng anodized màu xanh lam cực kỳ nhạy cảm với các thông số điện phân, nhiệt độ và thời gian.
• Khả năng tương thích với Khắc laser: Kết quả khắc (ví dụ: độ tương phản, độ sâu) phụ thuộc vào các đặc tính của lớp màng anodized (màu sắc, độ dày) và các thông số laser.

Quan sát quan trọng: Dữ liệu sản xuất của chúng tôi cho thấy rằng hơn 60% các khuyết tật về hình thức bề mặt (biến đổi màu sắc, khắc mờ) có thể bắt nguồn từ việc làm sạch không đủ sau khi gia công CNC, phương tiện phun bi bị nhiễm bẩn hoặc không đều hoặc xử lý trước không đúng cách trước khi anodizing.

2. Quy trình sản xuất tích hợp: Từ gia công chính xác đến hoàn thiện cá nhân hóa

Việc đạt được một sản phẩm cuối cùng chất lượng cao là một quy trình có hệ thống, liên kết với nhau, trong đó mỗi bước đặt nền tảng cho bước tiếp theo.

2.1 Tiện và phay CNC: Nền tảng của việc tạo hình chính xác
Đây là bước chính xác định độ chính xác về kích thước và tính toàn vẹn cấu trúc của bộ phận, đồng thời cung cấp một chất nền đủ điều kiện để xử lý bề mặt tiếp theo.

Chiến lược dụng cụ và thông số (Ví dụ: 6061-T6):

• Lựa chọn dụng cụ: Sử dụng các dụng cụ cacbua sắc bén được thiết kế cho nhôm để đảm bảo loại bỏ phoi hiệu quả và tránh cạnh tích tụ có thể làm xước bề mặt. Để hoàn thiện, nên dùng dụng cụ kim cương hoặc dụng cụ phủ chất lượng cao để đạt được độ hoàn thiện bề mặt tốt hơn (giá trị Ra xuống 0,4-0,8 μm), có lợi cho việc anodizing đồng đều sau này.
• Chất làm mát và làm sạch: Sử dụng chất lỏng cắt nhôm chuyên dụng với xả áp suất cao. Các bộ phận phải được làm sạch kỹ lưỡng ngay sau khi gia công để loại bỏ tất cả dầu và phoi nhôm. Điều này rất quan trọng để ngăn ngừa các khuyết tật trong quá trình phun bi và anodizing tiếp theo.

Thông số tham chiếu:

• Phay hoàn thiện: Tốc độ cắt 200-350 m/phút, Lượng chạy dao trên răng 0,03-0,1 mm, Chiều sâu cắt 0,1-0,5 mm.
• Tiện hoàn thiện: Tốc độ cắt 150-300 m/phút, Lượng chạy dao 0,05-0,15 mm/vòng, Chiều sâu cắt 0,1-0,3 mm.
• Điểm chính: Thiết kế vát mép nhỏ (C0.1-C0.2) trên các cạnh sắc để ngăn ngừa hao mòn quá mức trong quá trình phun bi và để cải thiện độ an toàn.

2.2 Phun bi: Tạo chất nền kết cấu mờ
Phun bi cung cấp kết cấu bề mặt mờ đồng đều cho bộ phận và là một bước xử lý trước quan trọng để đạt được kết quả anodized chất lượng cao.

Yếu tố cần thiết của quy trình:

• Lựa chọn vật liệu: Oxit nhôm trắng hoặc hạt thủy tinh thường được sử dụng. Kích thước hạt (ví dụ: 80#, 120#, 180#) xác định độ nhám bề mặt. Đối với lớp hoàn thiện anodized mờ màu xanh lam, nên dùng hạt cỡ trung bình (như 120#) để có hiệu ứng mờ mịn, đồng đều.
• Kiểm soát thông số: Áp suất không khí, khoảng cách, góc và thời gian phải được giữ không đổi để đảm bảo tính nhất quán của kết cấu trên các lô sản xuất. Sau khi phun bi, một lần làm sạch kỹ lưỡng khác (ví dụ: làm sạch bằng sóng siêu âm) là điều cần thiết để loại bỏ tất cả các hạt và bụi còn sót lại.
• Mục đích: Không chỉ loại bỏ các vết dụng cụ CNC và thống nhất bề mặt mà quan trọng hơn là tăng diện tích bề mặt để bám dính tốt hơn của lớp màng anodized tiếp theo. Kết cấu mờ làm tăng thêm vẻ ngoài cao cấp của màu anodized.

2.3 Anodizing màu xanh lam: Truyền màu sắc và bảo vệ
Quy trình này tạo ra một lớp oxit cứng, có màu giống như gốm trên bề mặt nhôm.

Quy trình và kiểm soát chất lượng:

Xử lý trước: Tẩy dầu mỡ, ăn mòn kiềm, trung hòa. Phải loại bỏ hoàn toàn mọi chất gây ô nhiễm còn sót lại sau khi phun bi.

Anodizing:

• Chất điện phân: Thông thường là chất điện phân gốc axit sulfuric có thêm thuốc nhuộm hữu cơ.
• Thông số: Mật độ dòng điện, điện áp, nhiệt độ và thời gian được kiểm soát chặt chẽ để đạt được màu xanh lam mục tiêu và độ dày màng (ví dụ: 8-12 μm). Độ dày màng ảnh hưởng trực tiếp đến kích thước cuối cùng của bộ phận và kết quả khắc.
• Tạo màu: Các quy trình tạo màu điện phân hoặc nhuộm hấp phụ được sử dụng. Việc đạt được hiệu ứng màu xanh lam mờ đòi hỏi phải kiểm soát chính xác thời gian và điện thế tạo màu.

Niêm phong: Niêm phong bằng nước nóng hoặc niêm phong ở nhiệt độ trung bình sẽ đóng các lỗ chân lông siêu nhỏ của lớp màng anodized, cải thiện khả năng chống ăn mòn, chống mài mòn và độ bền màu.

Xác minh chính: Sử dụng đồng hồ đo độ dày lớp phủ để kiểm tra tính đồng nhất của lớp màng anodized và so sánh độ đồng nhất về màu sắc với máy đo màu hoặc bảng màu tiêu chuẩn.

2.4 Khắc laser: Đạt được tùy chỉnh vĩnh viễn
Đánh dấu có độ chính xác cao trên bề mặt anodized, có thể bao gồm logo, số sê-ri, mã QR, vạch chia, v.v.

Quy trình và công nghệ:

• Nguyên tắc: Laser năng lượng cao gây ra những thay đổi vật lý hoặc hóa học (ví dụ: cacbon hóa, hóa hơi) trong lớp bề mặt của lớp màng anodized, làm lộ ra lớp nhôm bên dưới hoặc làm thay đổi cấu trúc màng để tạo ra một dấu hiệu có độ tương phản cao.
• Thiết bị: Máy khắc laser sợi quang thường được sử dụng do kết quả đánh dấu tuyệt vời trên kim loại, độ chính xác cao và tốc độ nhanh.
• Tối ưu hóa thông số: Đối với màng anodized mờ màu xanh lam, cần điều chỉnh chính xác công suất laser, tốc độ, tần số và kiểu điền. Mục tiêu là đạt được độ tương phản cao (thường là màu trắng hoặc xám nhạt), rõ ràng và mịn khi chạm vào mà không đốt cháy lớp màng anodized. Công suất laser quá mức có thể làm hỏng màng và làm giảm khả năng chống ăn mòn.
• Ưu điểm: Vĩnh viễn, không tiếp xúc, linh hoạt cao, có thể lập trình, phù hợp với đồ họa phức tạp và đánh dấu dữ liệu thay đổi.

3. Các ứng dụng ví dụ của quy trình tích hợp này

• Thiết bị điện tử tiêu dùng: Vỏ điện thoại/máy ảnh, các bộ phận cấu trúc tai nghe, lưới loa, ốp bàn phím.
• Thiết bị công nghiệp: Bảng điều khiển, vỏ bộ điều khiển, tay cầm đồ gá chính xác, bảng tên thiết bị.
• Thiết bị y tế (các bộ phận bên ngoài, không tiếp xúc): Vỏ thiết bị, núm điều chỉnh, tấm nhận dạng.
• Ô tô: Chi tiết trang trí nội thất, bảng nút, biểu tượng theo yêu cầu.
• Quà tặng cao cấp & Sản phẩm văn hóa: Cúp tùy chỉnh, vật phẩm kỷ niệm, hàng hóa mang thương hiệu.

4. Cân nhắc về kiểm soát chi phí và chất lượng

Các yếu tố chính ảnh hưởng đến chi phí:

1. Độ phức tạp của gia công CNC: Hình học bộ phận, yêu cầu dung sai kích thước, tốc độ loại bỏ vật liệu.
2. Diện tích và chi tiết xử lý bề mặt: Tổng diện tích bề mặt của bộ phận, cho dù các khoang bên trong có cần xử lý hay không, độ phức tạp và diện tích của mẫu khắc laser.
3. Màu sắc và hiệu ứng: Việc phát triển và ổn định các màu đặc biệt (ví dụ: màu xanh lam Pantone cụ thể) tốn kém hơn so với anodizing màu đen hoặc trong suốt tiêu chuẩn. Lớp hoàn thiện mờ có nhu cầu xử lý trước cao hơn.
4. Yêu cầu về tính nhất quán: Kiểm soát chặt chẽ màu sắc, kết cấu phun bi và tính nhất quán của việc khắc đối với các đợt sản xuất lớn làm tăng chi phí kiểm soát quy trình và kiểm tra.
5. Chứng nhận và truy xuất nguồn gốc: Hệ thống tài liệu quy trình hoàn chỉnh và truy xuất nguồn gốc theo lô theo yêu cầu của các tiêu chuẩn cụ thể của ngành (ví dụ: y tế, ô tô) làm tăng chi phí hành chính.

Các điểm kiểm tra kiểm tra chất lượng chính:

1. Sau CNC: Kiểm tra kích thước đầy đủ, lấy mẫu độ nhám bề mặt.
2. Sau khi phun bi: Kiểm tra trực quan về tính đồng nhất của kết cấu, kiểm tra xúc giác về các hạt còn sót lại.
3. Sau khi Anodizing: Kiểm tra độ dày màng, kiểm tra độ lệch màu, lấy mẫu khả năng chống ăn mòn (ví dụ: kiểm tra phun muối), kiểm tra độ bám dính (kiểm tra cắt chéo).
4. Sau khi khắc: Kiểm tra trực quan và phóng đại độ rõ nét, độ tương phản và độ chính xác vị trí của dấu; kiểm tra khả năng chống mài mòn nếu cần.

5. Câu hỏi thường gặp (FAQ)

Q1: Tại sao màu sắc trên các bộ phận anodized màu xanh lam của tôi không đều hoặc không nhất quán?
A1: Các nguyên nhân phổ biến nhất là:

1) Làm sạch không hoàn toàn sau khi gia công CNC hoặc phun bi, để lại dầu hoặc chất gây ô nhiễm còn sót lại trên bề mặt

2) Kết cấu phun bi không đều

3) Nhiệt độ, nồng độ hoặc lưu thông chất điện phân không nhất quán trong quá trình anodizing

4) Các biến thể nhỏ trong thành phần hợp kim giữa các lô vật liệu nhôm thô khác nhau. Các giải pháp bao gồm tăng cường làm sạch trước khi xử lý,

kiểm soát chặt chẽ các thông số phun bi và anodizing và tiến hành xác minh bảng thử nghiệm cho từng lô vật liệu.

Q2: Khắc laser trên lớp anodized màu xanh lam đôi khi không đủ rõ ràng hoặc có vẻ bị cháy. Làm thế nào để giải quyết vấn đề này?
A2: Thiếu độ rõ nét thường là do năng lượng laser không đủ hoặc tiêu cự không chính xác. Cháy hoặc vẻ ngoài bị cháy là do năng lượng quá mức. Cần phải thử nghiệm tối ưu hóa thông số cụ thể cho màu và độ dày màng anodized cụ thể. Mục tiêu là tìm ra sự kết hợp thông số tối ưu tạo ra độ tương phản cao (thường là màu trắng/xám sạch) mà không làm hỏng bề mặt màng anodized. Bề mặt mờ có thể yêu cầu các thông số khác với bề mặt bóng.

Q3: Khả năng chống mài mòn và ăn mòn như thế nào đối với sự kết hợp các phương pháp xử lý bề mặt này (Phun bi + Anodize màu xanh lam + Khắc laser)?
A3: Bản thân lớp màng anodized rất cứng và chống mài mòn. Bề mặt phun bi mờ có khả năng chống trầy xước nhẹ hơn so với lớp hoàn thiện bóng. Một lớp màng anodized được niêm phong đúng cách mang lại khả năng chống ăn mòn tuyệt vời. Nếu các thông số laser chính xác, việc khắc chỉ thay đổi màu bề mặt mà không phá vỡ tính liên tục của lớp màng anodized, do đó có tác động tối thiểu đến khả năng chống ăn mòn tổng thể. Khả năng chống mài mòn có thể được tăng cường hơn nữa bằng các lớp phủ bổ sung (ví dụ: phun sơn mài bảo vệ trong suốt), nhưng điều này có thể làm thay đổi kết cấu bề mặt.

Khả năng xử lý và hoàn thiện của chúng tôi

Tạo hình chính xác: Phay CNC, Tiện CNC, Gia công đa trục, Trung tâm tiện-phay.

Xử lý bề mặt:

• Phun bi (các loại vật liệu và hạt khác nhau: oxit nhôm, hạt thủy tinh, hạt gốm).
• Anodizing (Trong suốt, Đen, Xanh lam, Đỏ, Vàng, v.v., trong lớp hoàn thiện Bóng/Mờ).
• Khắc/Đánh dấu laser (đánh dấu có độ chính xác cao trên bề mặt phẳng và cong).
• Khác: Đánh bóng, Chải, Oxy hóa dẫn điện, Sơn, v.v.

Vật liệu phổ biến

Hợp kim nhôm: 6061, 7075, 6082, 5052, v.v.

Độ chính xác điển hình

• Dung sai kích thước gia công: ±0,01mm ~ ±0,05mm
• Dung sai kiểm soát độ dày màng anodized: ±2μm (theo yêu cầu)
• Độ chính xác định vị khắc laser: ±0,1mm

Chứng nhận
Hệ thống quản lý chất lượng ISO9001:2015, v.v.

Tuyên bố từ chối trách nhiệm: Các thông số quy trình và kết quả được mô tả ở đây dựa trên kinh nghiệm sản xuất với các hợp kim nhôm 6061/7075 tiêu chuẩn trong điều kiện được kiểm soát. Các phương pháp và thông số tối ưu có thể khác nhau tùy thuộc vào hình học bộ phận cụ thể, trạng thái thiết bị, lô vật liệu và yêu cầu ứng dụng cuối cùng. Rất khuyến khích tạo mẫu toàn diện trước khi sản xuất số lượng lớn để xác nhận tính phù hợp của chuỗi quy trình cho sản phẩm cụ thể của bạn. Biểu diễn màu sắc có thể khác nhau giữa các thiết bị hiển thị; nên sử dụng bảng màu vật lý làm tài liệu tham khảo cuối cùng.
